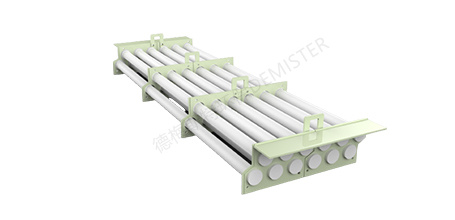

管式除霧器

管式除霧器：是高效除塵除霧的重要組成部分，是大顆粒預處理分離設備

此外，除霧器利用文丘里結構，基于伯努利方程原理，通過氣流速度變化產生壓力差，預去除250μm以上大顆粒霧滴，并實現煙氣均勻分布，為后續除霧除塵創造良好條件，提升系統運行效率和穩定性。

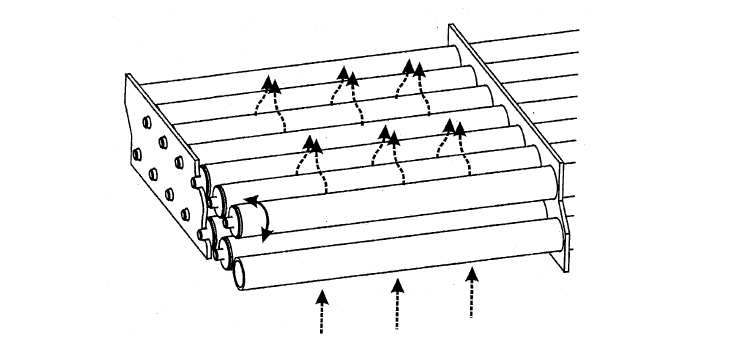

由兩排相互錯開布置的圓管組成，圓管水平布置，迫使煙氣流速方向改變，有效去除大霧滴。

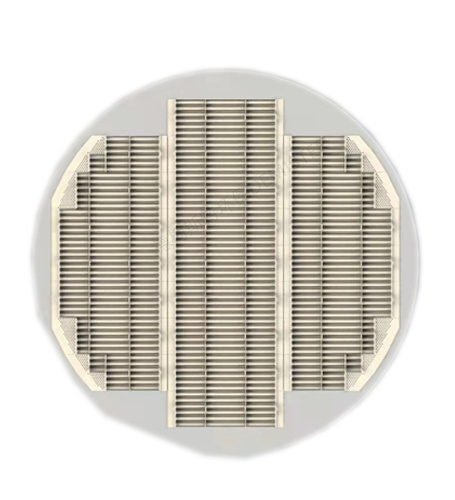

模塊化設計，包括標準模塊和異形模塊，整體覆蓋率不低于85%。

材料為PPR/PPH，部分圓管內嵌入圓鋼以增強強度。可作為平臺使用，便于檢修，停機檢修時可承受不低于160Kgf的動載荷，無需搭設腳手架。

多種結構細節設計確保結構穩定性防止坍塌。

管道可自轉，自潔凈，不易堵塞。下方不設沖洗系統，利用后方除霧器的沖洗水清潔，避免堵塞。

1.除霧性能：

預去除250μm以上大顆粒霧滴，經過管式除霧器后霧滴含量可控制在≤250mg/Nm3，防止大顆粒物附著在后方精細除霧器表面導致結垢堵塞，為后續除霧除塵創造良好條件。

屋脊除霧器前方安裝管式除霧器照片

屋脊除霧器前方不安裝管式除霧器時堵塞照片

2.優化煙氣分布：

利用文丘里結構實現煙氣均勻分布，確保除霧器內部各區域除霧效率一致，提升系統整體性能。

管式除霧器模塊示意圖

3.低運行成本：

結構簡單，壓降低（空塔流速＜4.5m/s時壓降≤60Pa），運行能耗低；自潔凈設計減少維護頻率，降低維護成本。

4.模塊化與靈活性：

模塊化設計便于安裝、維護和更換；可根據項目需求進行單級或多級設計，適應性強。

5.結構強度與可靠性：

管道內嵌圓鋼增強強度，模塊化設計確保整體穩定性；停機檢修時可承受較大載荷，無需額外搭建腳手架。

6.節省空間與成本：

安裝空間高度僅0.5m，與后方除霧器共用支撐梁，節省空間和建設成本。

7.適用性強：

適用于對除霧要求較高的項目，如煙氣流速不均勻、霧滴含量要求低（<20mg/Nm3）的場景。
