管式三屋脊高效除霧器

管式三屋脊高效除霧器是德梅斯特（上海）環保科技有限公司針對復雜工況設計的高性能除霧設備，適用于有3層除霧器鋼結構支撐梁的脫硫塔空間。它結合了管式除霧器的預處理功能和三屋脊除霧器的高效分離能力，能夠在有限的空間內實現高效的霧滴去除和粉塵協同治理，廣泛應用于火力發電、鋼鐵、焦化、垃圾焚燒等行業，助力企業實現超凈排放。

管式三屋脊高效除霧器由管式預分離器、屋脊式除霧器和沖洗系統組成。設備主體材質可選PPTV或PE阻燃材料，葉片厚度為2.7-3.0mm，顏色為乳白色（阻燃為橙色），確保強度和使用壽命。

1.管式預分離器：利用文丘里結構，預去除250μm以上的大顆粒霧滴，同時實現煙氣的均勻分布，為后續的除塵除霧過程提供良好的條件。

2.屋脊式除霧器：采用正弦葉片、單鉤葉片或孔鉤葉片，根據不同設計可去除15-29μm以上的霧滴，確保高效除霧性能。

3.沖洗系統：配備六層沖洗水系統，覆蓋率達150%，有效防止除霧器堵塞，確保設備長期穩定運行。

1.高效除霧性能

? 極限霧滴粒徑：可去除15-18μm以上的霧滴，具體取決于選型配置。

? 除霧效率：在常規工況下，除霧性能可達<18mg/m3（Mg離子示蹤法），能夠有效降低霧滴排放，滿足嚴格的環保要求。

2.優化的結構設計

? 管式預處理：前置管式除霧器可攔截250μm以上的大顆粒霧滴，實現煙氣均布，減輕后續除霧器的負荷，降低堵塞風險。

3.可選配弧形設計

選配弧形設計，覆蓋率可達85%，增加通流面積10%-15%，優化流場分布，降低除霧器整體壓降，減少能耗。

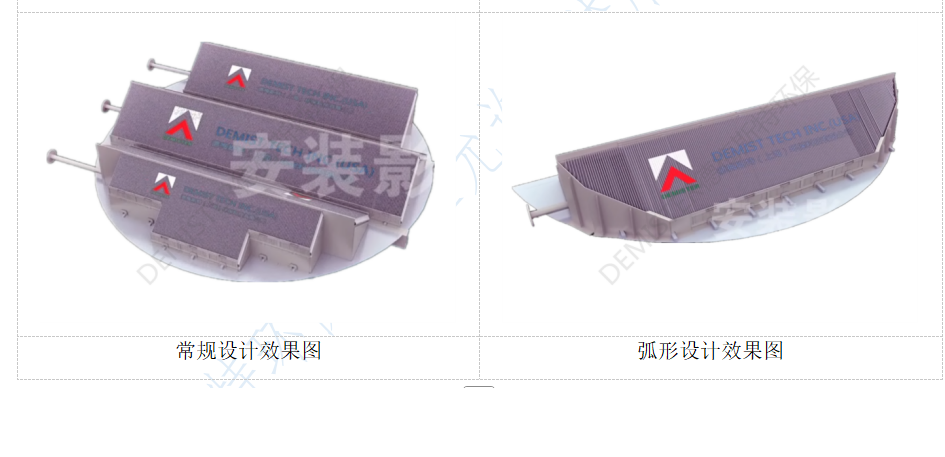

弧形設計效果圖

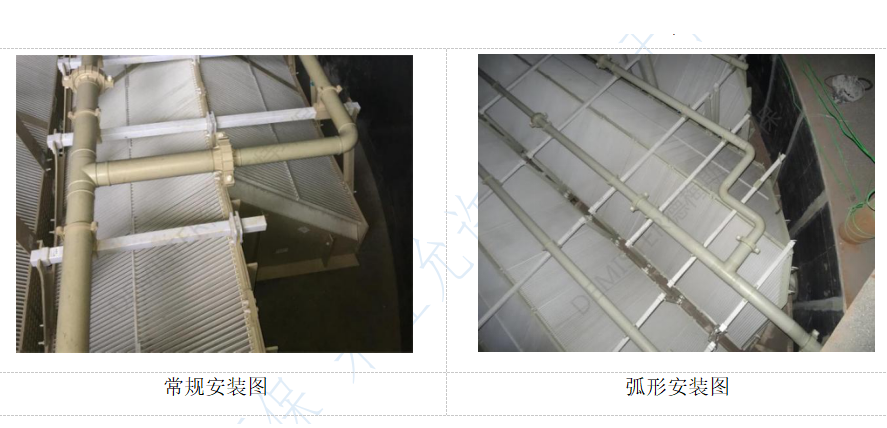

弧形安裝圖

4.協同治理能力

? 與噴淋層協同：與高效噴淋層配合使用，進一步降低粉塵濃度，實現協同除塵效果。

? 適應性強：適用于多種脫硫工藝，如合金托盤+高效噴淋層+高效除霧器的協同治理工藝，能夠有效降低脫硫塔出口的粉塵和霧滴濃度。

5.低能耗與低維護成本

? 低壓降設計：通過優化結構，減少系統壓降，降低能耗。

? 沖洗系統優化：配備六層沖洗系統，確保除霧器的長期穩定運行，減少維護頻率。

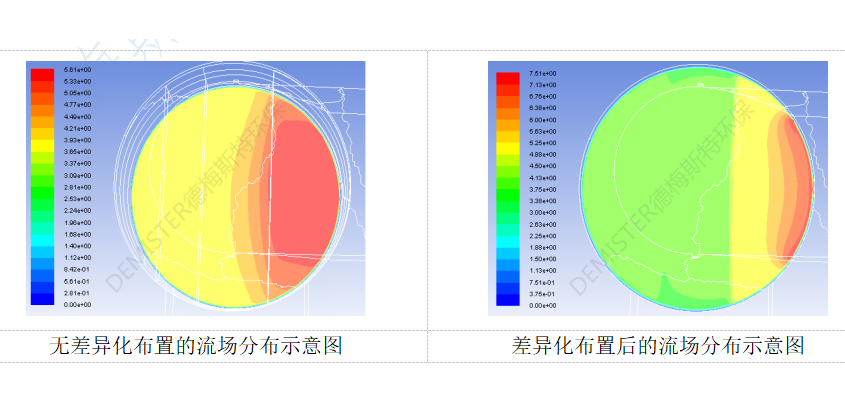

6.可選配差異化布置

根據流場情況，在高流速區域設置更小間距的葉片，在低流速區域設置大間距葉片，優化煙氣流場，提高除霧效率。

7.可選配煙氣均布導流設計

在大型吸收塔中，鋼結構被用來劃分不同的區域，以確保煙氣經過噴淋層后具有較好的均勻性。然而，受吸收塔出口的影響，煙氣的流場往往會變差。對于側出口的吸收塔，靠近出口的區域流速較高；而對于錐頂出口的吸收塔，中間區域的流速較高。這些現象的本質原因是不同區域的煙氣發生了跨區逃逸。

為了有效抑制煙氣的跨區逃逸現象，德梅斯特除霧器巧妙地引入了導流設計。這一設計的主要作用是將高流速的煙氣引導至低流速區域，通過這種方式調整和優化煙氣的流場分布。

煙氣均布前后對比圖

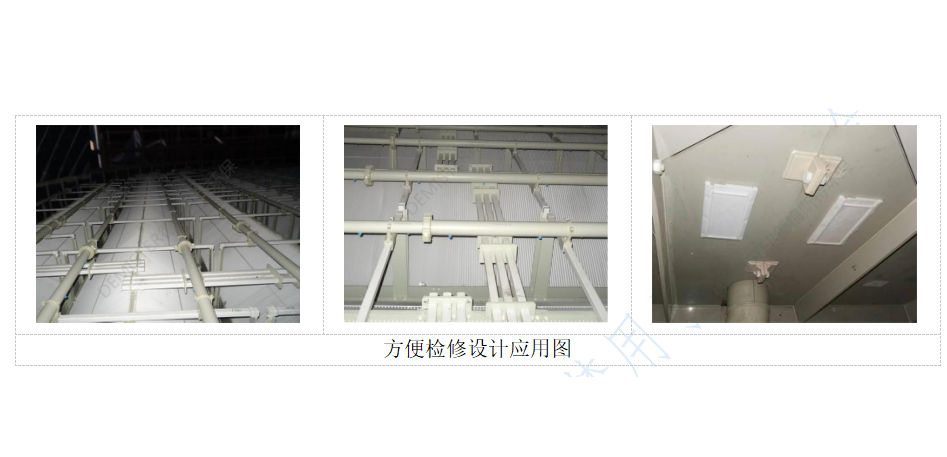

8.可選配檢修通道設計

檢修通道的設計體現了極大的用戶關懷和實用性。在脫硫吸收塔直徑較大的情況下，屋脊除霧器的檢修變得尤為困難。通過設置檢修通道，不僅簡化了檢修過程，還提高了檢修效率，使檢修人員能夠輕松翻越每一跨除霧器，完成必要的維護和檢修工作。這一設計不僅提升了設備的可維護性，也大幅降低了檢修工作的難度和危險性。

檢修通道應用示意圖

管式三屋脊高效除霧器廣泛應用于以下領域：

? 火力發電：去除煙氣中粉塵和霧滴，協同整體脫硫系統實現出口粉塵<5mg/m3的超凈排放標準。

? 鋼鐵和焦化行業：輔助去除氣溶膠等細微顆粒物，助力尾氣治理。

? 垃圾焚燒、磚窯陶瓷、造紙、玻璃、化工等行業：有效降低霧滴和粉塵排放，滿足環保要求。
