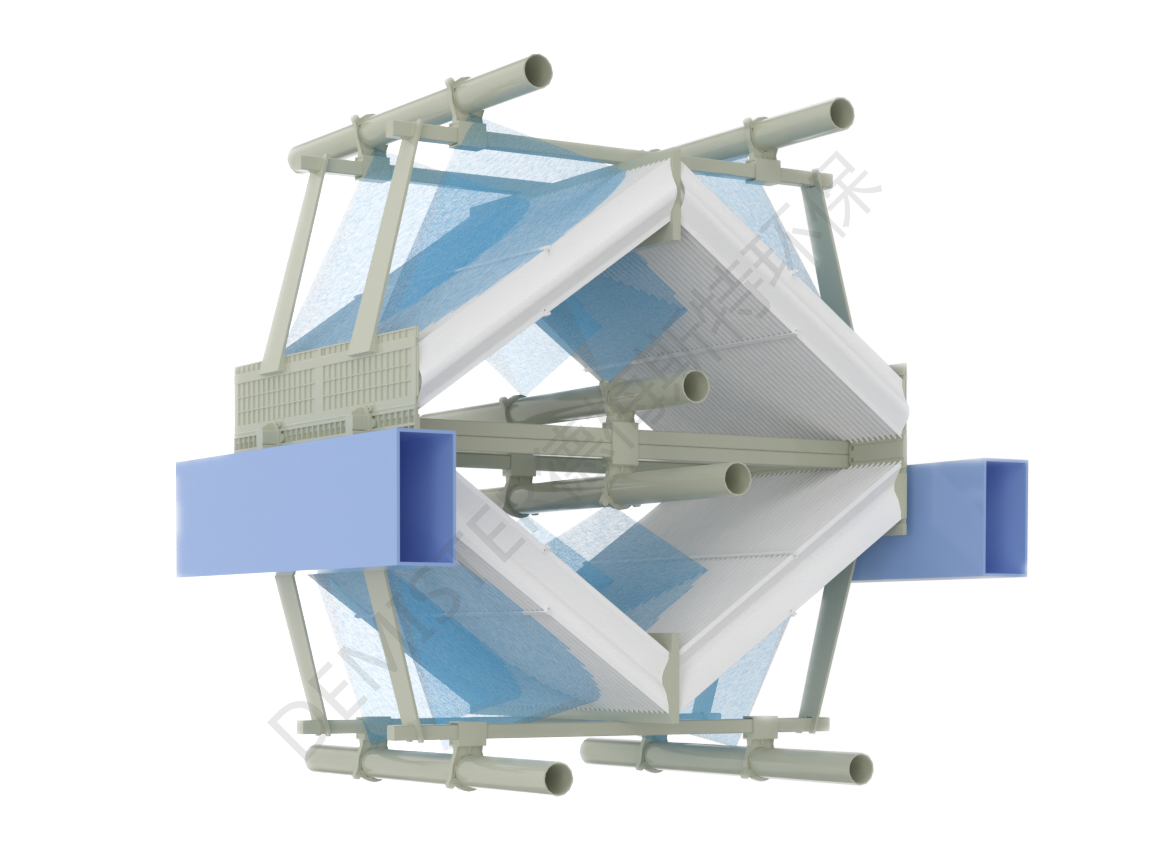

菱形除霧器

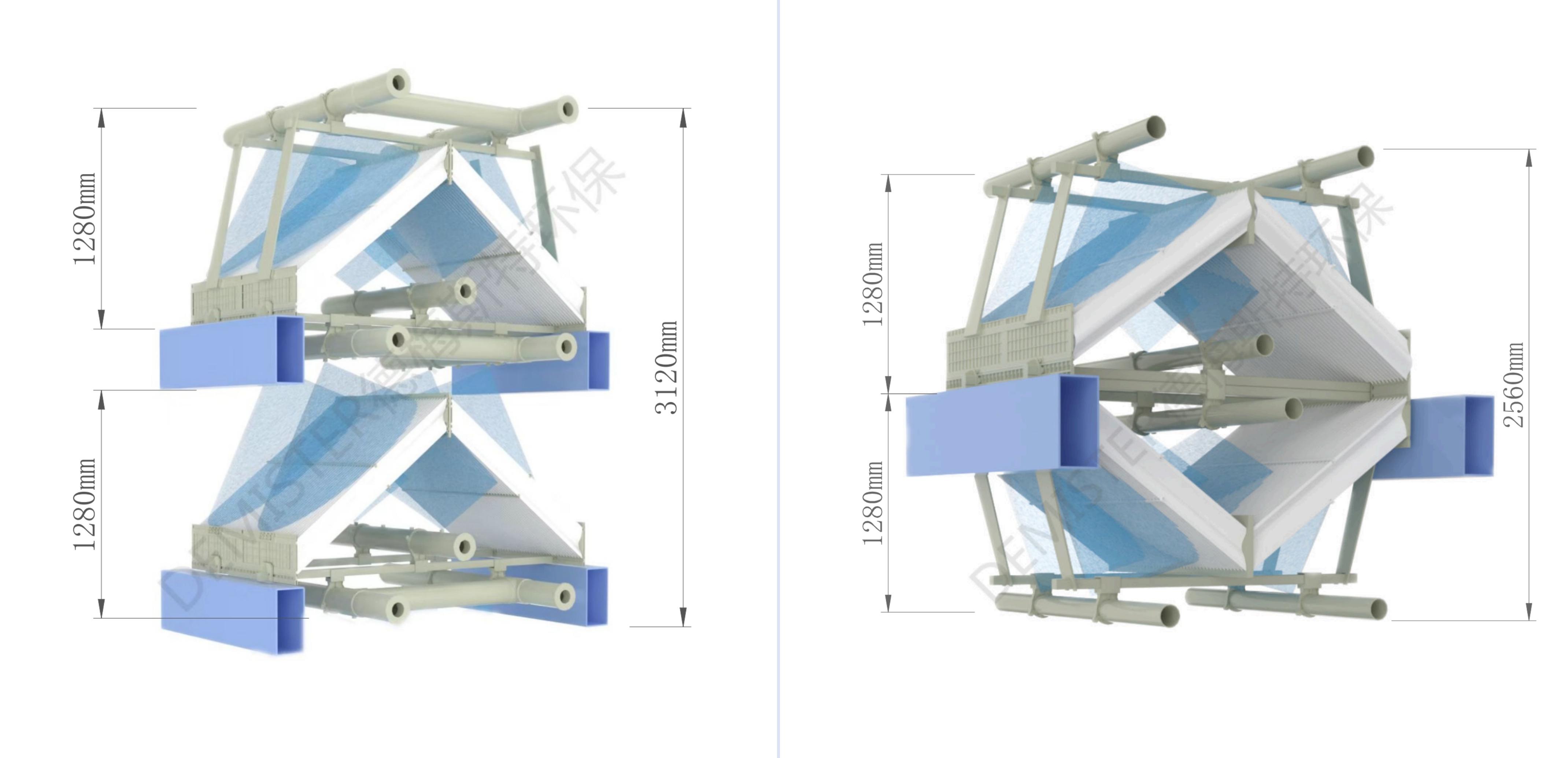

菱形除霧器是德梅斯特（上海）環保科技有限公司在傳統屋脊除霧器基礎上創新研發的高效除霧設備。它專為解決脫硫吸收塔空間受限問題而設計，通過優化結構布局，將傳統兩層梁設計的屋脊除霧器改進為單層梁上的兩級除霧器，顯著節省了安裝空間，同時保持了與傳統屋脊除霧器相同的高效除霧性能。

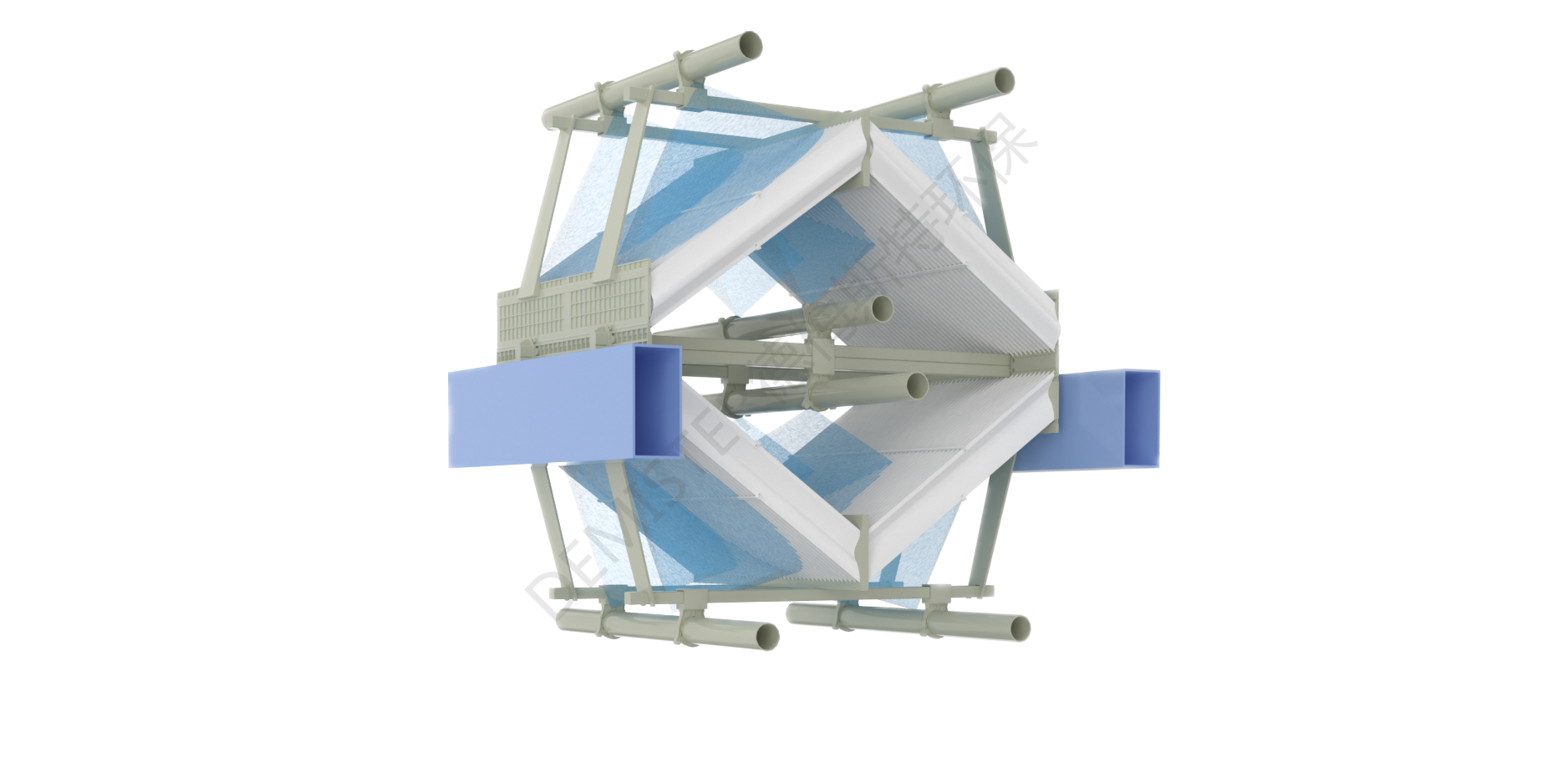

菱形除霧器由兩級除霧器組成，第一級為倒V字型除霧器，第二級為屋脊式除霧器。這種獨特的結構設計不僅優化了空間利用，還通過兩級除霧器的協同作用，實現了高效的霧滴分離。其核心部件采用正弦葉片、單鉤葉片或孔鉤葉片，根據不同工況可去除15-29μm以上的霧滴，確保高效除霧性能。

1.空間優化：通過將兩級除霧器集成在單層梁上，菱形除霧器大幅減少了脫硫吸收塔的占用空間，特別適用于空間有限的改造項目。

2.高效除霧：保持與傳統屋脊除霧器相同的除霧效率，能夠有效去除煙氣中的霧滴，確保凈煙氣霧滴含量低于20mg/Nm3。

3.靈活適配：可根據吸收塔的具體尺寸和工況進行定制化設計，滿足不同客戶的特殊需求。

4.低能耗與維護成本：優化的結構設計降低了系統壓降，減少了運行能耗。同時，設備結構簡單，維護方便，降低了維護成本。

5.可選配弧形設計

除霧器的平面布置設計影響其凈空面積的利用率，吸收塔采用平板式除霧器，其凈空面積利用率能達到88%。然而，屋脊除霧器因三維立體切割，以及第一級和第二級葉片的不同，使其與吸收塔邊沿的模塊設計和制造變得復雜。傳統帶三角鋼板盲區的設計，在直徑小于12m的吸收塔中，除霧器實際有效利用率會降至約70%。而且，吸收塔越小，盲區面積越大。屋脊除霧器采用弧形設計，根據吸收塔的塔徑及鋼結構情況，覆蓋率通常可提升到80%-85%，且塔徑越大覆蓋率提升越顯著。

弧形設計效果圖

弧形安裝圖

5.可選配差異化布置

除霧器的差異化設計優勢在于其創新地在同一級除霧器分離器中，針對不同流速區域設置了不同的葉片間距。這種布置有效地均布了煙氣流場，并提高了除霧效率。

6.可選配煙氣均布導流設計

在大型吸收塔中，鋼結構被用來劃分不同的區域，以確保煙氣經過噴淋層后具有較好的均勻性。然而，受吸收塔出口的影響，煙氣的流場往往會變差。對于側出口的吸收塔，靠近出口的區域流速較高；而對于錐頂出口的吸收塔，中間區域的流速較高。這些現象的本質原因是不同區域的煙氣發生了跨區逃逸。

為了有效抑制煙氣的跨區逃逸現象，德梅斯特除霧器巧妙地引入了導流設計。這一設計的主要作用是將高流速的煙氣引導至低流速區域，通過這種方式調整和優化煙氣的流場分布。

煙氣均布前后對比圖

7.可選配檢修通道設計

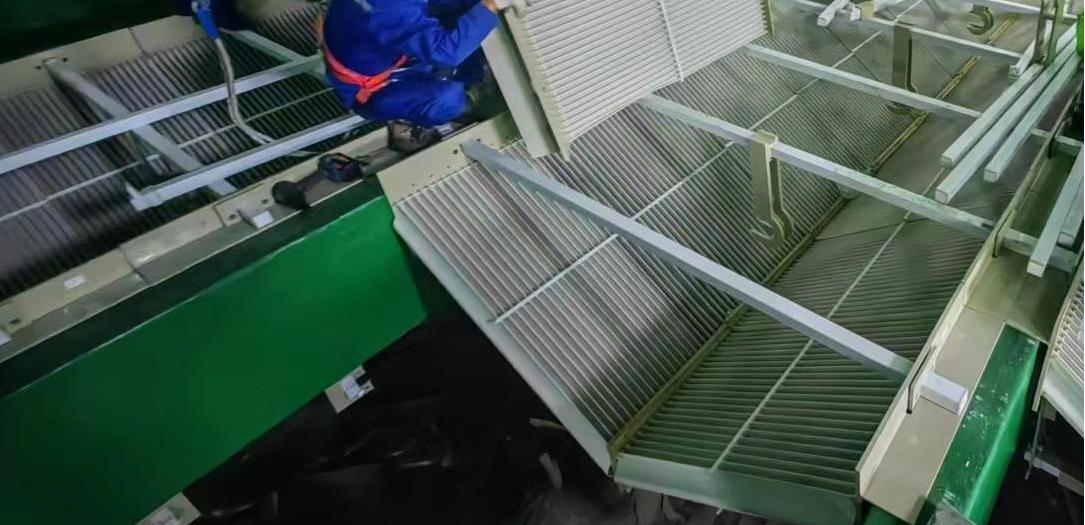

檢修通道的設計體現了極大的用戶關懷和實用性。在脫硫吸收塔直徑較大的情況下，屋脊除霧器的檢修變得尤為困難。通過設置檢修通道，不僅簡化了檢修過程，還提高了檢修效率，使檢修人員能夠輕松翻越每一跨除霧器，完成必要的維護和檢修工作。這一設計不僅提升了設備的可維護性，也大幅降低了檢修工作的難度和危險性。

檢修通道應用示意圖

菱形除霧器廣泛應用于火力發電、鋼鐵、焦化、垃圾焚燒、造紙等行業，尤其適用于以下場景：

1.空間受限的脫硫塔改造：在吸收塔空間有限的情況下，菱形除霧器能夠有效節省空間，實現高效的除霧效果。

2.新建項目：為新建項目提供緊湊的除霧解決方案，無需額外增加支撐梁，降低建設成本。

低負荷運行工況：在低負荷運行時，依然能保持良好的除霧效果，適應性強。菱形除霧器廣泛應用于火力發電、鋼鐵、焦化、垃圾焚燒、造紙等行業，尤其適用于以下場景： 1.空間受限的脫硫塔改造：在吸收塔空間有限的情況下，菱形除霧器能夠有效節省空間，實現高效的除霧效果。 2.新建項目：為新建項目提供緊湊的除霧解決方案，無需額外增加支撐梁，降低建設成本。 低負荷運行工況：在低負荷運行時，依然能保持良好的除霧效果，適應性強。
