深度冷凝除塵除霧器

冷凝除塵除霧器為德梅斯特（上海）環保科技有限公司獨家發明專利技術產品，專利為:《一種亞微米級細微顆粒物分離元件和裝置》ZL 2022 2 0468039.6。冷凝除霧器分為CFS與DCFS普通冷凝和深度冷凝兩種型號。冷凝除塵除霧器完成了對傳統三級屋頂除霧器的超越和取代，將傳統可分離的極限霧滴粒徑從13u,突破至非冷凝狀態下依然小于5u。冷凝除塵除霧器除塵時，利用飽和的濕煙氣遇冷，發生煙氣冷凝現象，從氣態水形成液態水的過程中，使細微粉塵和細微霧滴凝結長大，從而獲得更高的分離效果。煙氣通過螺旋式多彎道除霧器葉片，在連續離心力的作用下，細微顆粒物被有效推送到邊緣富有水膜的管壁，瞬間湮滅，從而進一步降低污染物排放。冷凝除塵除霧器的阻力可以控制在450Pa以內，吸收塔空間高度只需要5m支撐系統簡單，可以采用一層粱設計。同時還可利用工作時產生的冷凝水，實現自清潔功能。

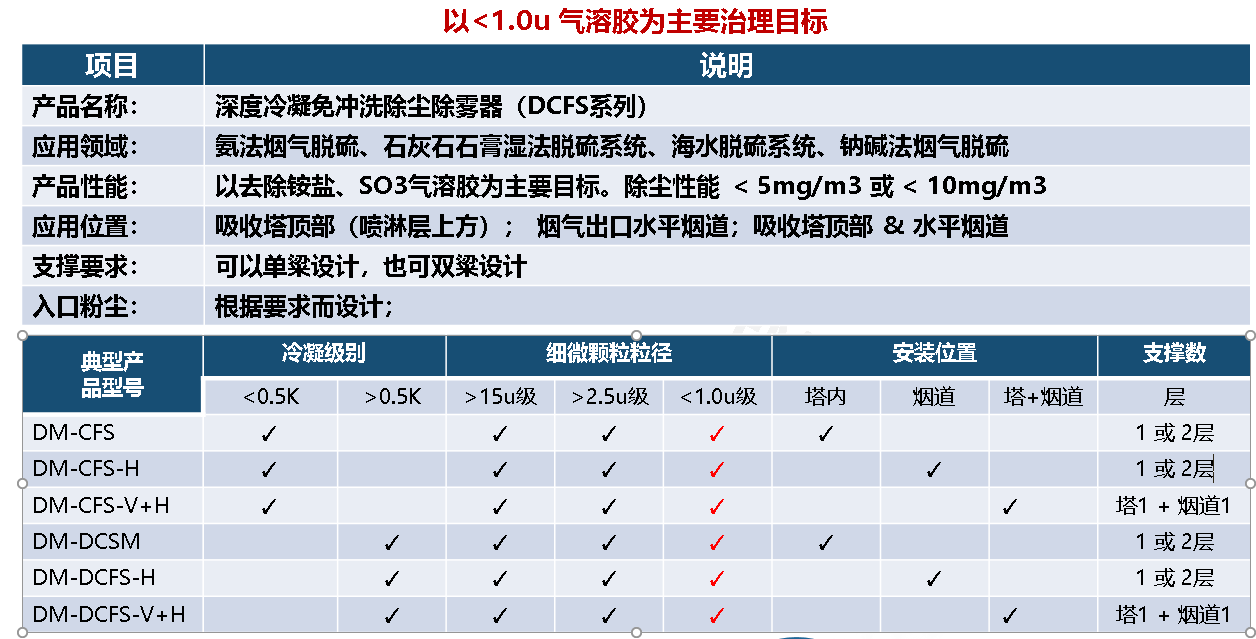

本產品為深度冷凝除塵除霧器，型號為DCFS，根據項目工況多層冷凝組合式設計+冷卻系統。主要應用于氣溶膠即0.5微米以上煙塵的去除和煙氣消白領域。

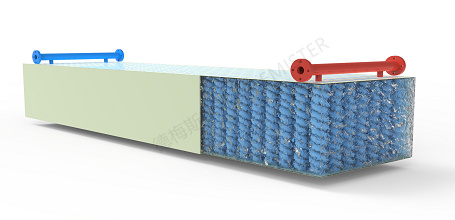

冷凝除塵除霧器的主要原理為，脫硫吸收塔中飽和的濕煙氣經過冷凝除塵模塊式遇冷，發生煙氣冷凝現象，從氣態水形成液態水的過程中，使細微粉塵和細微霧滴凝結長大，從而獲得更高的分離效果。粉塵作為凝結核與周圍的水分子凝結，由原先的0.5微米凝結長大到5微米以上甚至到13微米以上。凝結長大的霧滴通過螺旋式多彎道除霧器葉片，在連續離心力的作用下，細微顆粒物被有效推送到邊緣富有水膜的管壁，瞬間湮滅，從而將0.5微米即亞微米級的粉塵去除。另外螺旋式多彎道除霧器葉片，使粉塵和霧滴在除塵器內部多次撞擊聚合，多次受離心力作用，大大提高了除塵除霧的效率。在除塵除霧的同時，冷凝除塵除霧器內部產生大量的冷凝水，使除塵器內壁形成液膜，這樣除塵器內壁不易結垢，具有自清潔的功能，可節省除塵器的沖洗水系統。以下為冷凝除塵除霧器的原理圖：

冷凝除塵除霧器的結構可根據脫硫吸收塔工況要求定制化設計，可設計為單層梁、雙層梁、三層梁等。經工況分析之后可由冷凝除塵分離器與各種型號除霧器多重組合，以滿足客戶的超凈排放要求。以下為單層梁設計方案圖，采用一層平板除霧器+一層冷凝除塵分離器+一層屋脊高效分離器+冷卻系統的結構，經項目驗證，在關閉濕式電除塵的情況下，入口粉塵50mg/Nm3出口粉塵達到4mg/Nm3以內，滿足客戶超凈排放要求的＜5mg/Nm3。同時為脫硫吸收塔節省了很大的空間，具有很高的經濟價值。

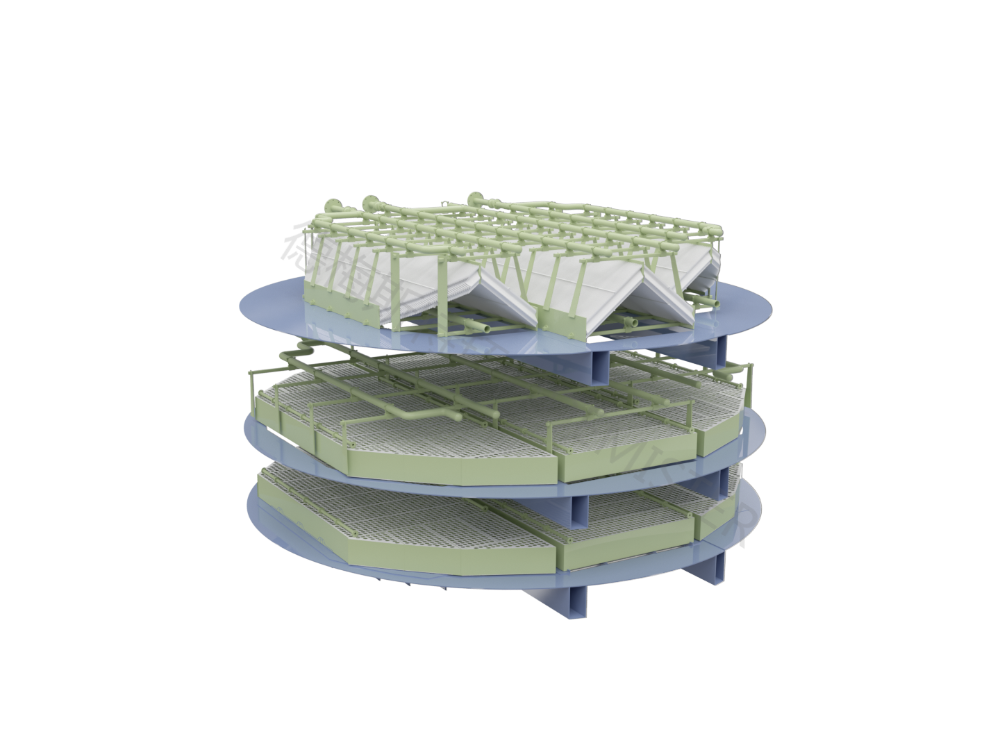

以下為深度冷凝除塵除霧器的結構圖：

冷凝除塵除霧器具有煙氣提水功效和煙氣余熱利用的雙重降本增效技術。以600MW機組為例，若冷凝水量為5ton/h,按照年運行6500hr計算。提水功效實現年節水32500噸。煙氣余熱利用實現年增效200萬元。
